1、功能概述
近年来，随着我国电力工业迅速发展和技术装备水平的提高。SF6电气设备已大量投运，若设备泄漏，由于SF6气体分子量比空气分子量大，因此SF6气体沉于空气的下方，导致在设备下部空间大量积累SF6气体而引起缺氧窒息事故的发生。

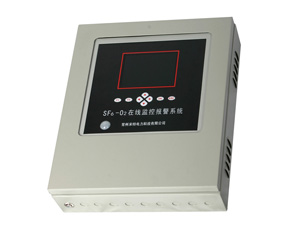

MT系列SF6-O2在线监控报警系统是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。
它主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、GSM短信息发送报警信息、历史数据查询等诸多丰富功能。
它独有的微量SF6气体检测技术，能检测到1000ppm浓度的SF6气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行：进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。
目前，MT系列SF6-O2在线监控报警系统共有MTZX601、MTZX602等系列产品，能满足不同现场条件下SF6气体泄漏检测的需要。
本系统可广泛应用于各种电压等级的SF6配电室、SF6开关室、组合电器室（GIS室）、SF6主变室等。
2、技术概要

主要功能	技术指标
●环境中SF6气体含量检测功能	●SF6气体浓度报警范围：50~1500PPM（报警点可自行设置，国家规定1000ppm）
●温度、湿度显示功能	●SF6气体检测灵敏度：±5%设置值
●环境中氧气含量检测功能	●氧气浓度报警点：18%
●历史事件存储和查询功能	●氧气测量精度：<0.4%
●SF6气体含量超标或缺氧报警功能	●温度显示范围：-50~99℃
●自动语音提示功能	●湿度显示范围：0~99%RH
●报警时，风机自动启动功能	●输入电源：185~265VAC
●远传报警功能	●报警输出点电流：2A
●定时排风功能	●风机输出触点电流：16A
●远方遥控操作功能	●风机通风时间设定：20min/次或用户任意设定
●手动强制排风功能	●数据记录容量：10000条
●防盗报警功能（可选）	●通讯：RS485标准协议
●火灾报警功能（可选）	●显示器特性：彩显、亮度、对比度调节

3、产品特点
●多重检测功能：主要针对SF6气体泄漏和缺氧状况进行检测，并兼有温度、湿度等环境数据的辅助检测功能，完全符合《电业安全工作规程》要求。
●先进的气体传感器：低浓度SF6气体检测技术，报警误差＜5%，氧气报警误差＜0.5%。
●早期现场报警技术：微量监测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。
●现场总线设计：一根电缆连接所有变送器及主机，可分立可组合，具有很高的现场适应性。
●多点组网检测：最多128点同时检测，满足现场环境需要，提高检测可靠性。
●遥测遥信能力：数据可传送到远方控制中心，控制中心也可直接远程查询、控制监控系统。
●短信提醒功能：报警信息可通过短信息发送到预先设置的多个手机号码
●长寿型设计：充分利用单片机的工作灵活性，传感器采取间歇式工作测量，大大提高了传感器的工作稳定性和使用寿命。
●历史数据记录和查询：大容量数据存储器，可直接在监控主机上进行快捷查询。
●自动语音提示、报警：自动语音提示实时检测结果，加强现场工作人员的直观感觉。
4、 SF6气体泄漏监控报警系统标准配置表

名称	型号	单位
SF6报警监控系统主机	MT主机	台
SF6、O2气体变送器	MT-1	只
温、湿度变送器	MT-2	只
风机控制器	MT-3	只
红外语音探头	MT-4	只
报警灯	MT-5	台
专用电源电缆线	2×1.0	米
专用屏蔽电缆	4×0.5	米
专用控制电缆（风机电源）	1×2.5	米
PVC走线槽	国标	米
PVC保护穿线管	国标	米
防火封堵泥		斤

5、产品选型指南

型号 项目	MTZX601
SF6、O2变送器连接数	16只
温湿度变送器连接数	2只
风机控制器	2只
报警记录存储	10000条
报警输出	常开触点（无源）、RS485通讯
报警灯	有
红外感应开风机	有
语音提示功能	有
遥信遥控功能	有
定时排风功能	有
主机显示	7.5万像素大屏幕真彩显示屏
通信接口	单RS485
监控主机CPU	单
GSM通信	无

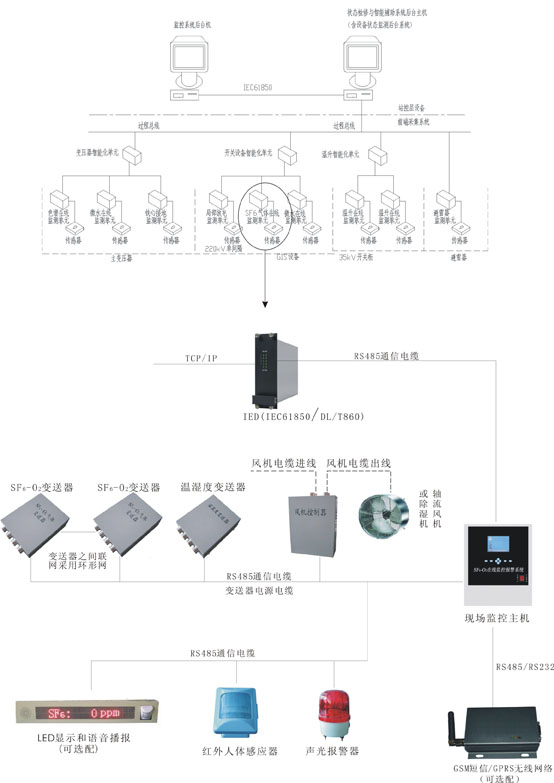

6、系统原理图

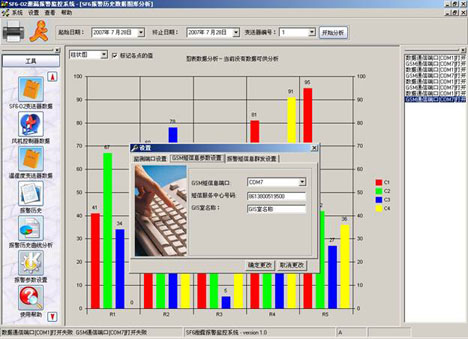

7、现场监控软件

8、完善的售前服务方案选择
8.1、公司派专门的服务工程师，上门为您测量设计，提供解决方案；
8.2、用户提供下列两种数据之一，由公司方案设计工程师为您确定解决方案：检测点数，主机和最近的检测点的距离，各检测点之间的距离；组合电器（GIS）室内的平面布置图（标明房间的尺寸、开关的位置、门和窗的位置、排风扇的位置）。
